Technische Konstruktion & CAD-Service

Fertigungszeichnungen und 3D-Modelle

Präzise technische Zeichnungen und digitale 3D-Modelle bilden die Grundlage für eine erfolgreiche Bauteilfertigung. Streametal unterstützt Sie bei der Erstellung, Überarbeitung und Umwandlung technischer Unterlagen – abgestimmt auf Ihre Anforderungen und den vorgesehenen Fertigungsprozess.
Fertigungsanfrage starten

Reibungsloser Ablauf

Diese Angaben benötigen wir für Ihre Expressfertigung

Damit wir Ihre Anfrage schnell und gezielt prüfen können, helfen uns folgende Informationen:

2D-Zeichnung aus 3D-Modell

Wir erstellen technische Fertigungszeichnungen auf Grundlage vorhandener 3D-CAD-Modelle mit relevanten Ansichten, Maßen und technischen Angaben.

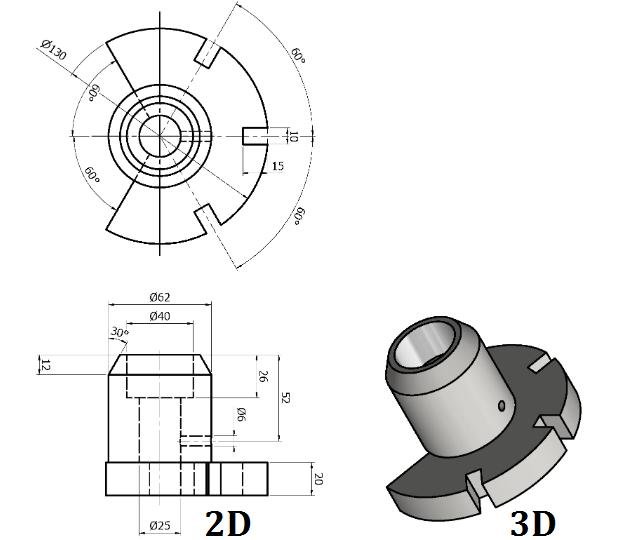

3D-Modell aus 2D-Zeichnung

Bestehende technische Zeichnungen können als Grundlage für die Erstellung digitaler 3D-Modelle dienen, sofern die erforderlichen Geometrieinformationen vorhanden sind.

Zeichnungsaktualisierung

Wir unterstützen bei der Überarbeitung bestehender Zeichnungen, um technische Änderungen und aktualisierte Anforderungen nachvollziehbar darzustellen.

Toleranzberatung

Die Auswahl geeigneter Maß- und Formtoleranzen trägt dazu bei, die funktionalen Anforderungen und die Herstellbarkeit eines Bauteils aufeinander abzustimmen.

Ihre Vorteile

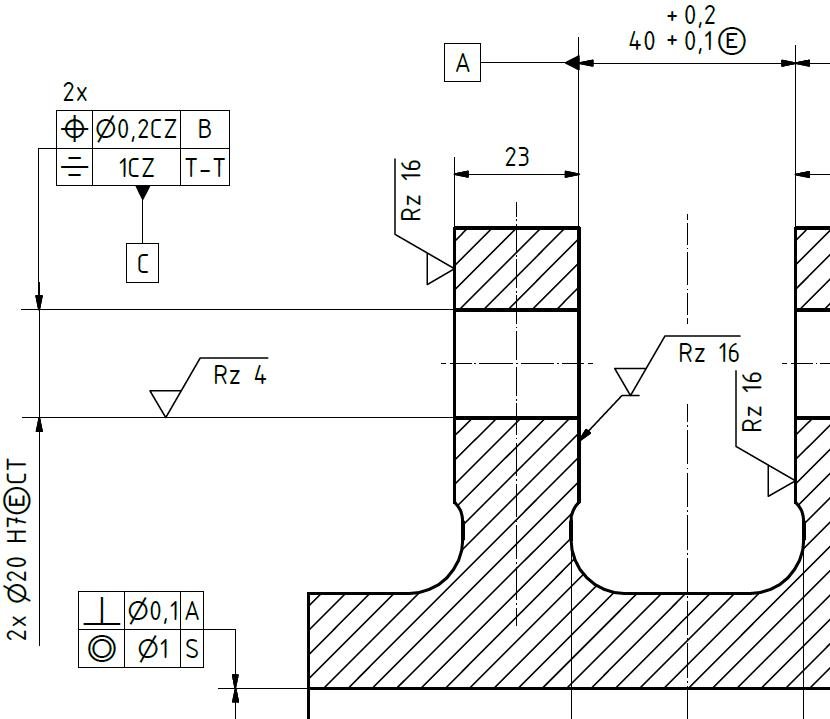

Technische Zeichnungen mit Blick auf die Fertigung

Eine gute Fertigungszeichnung vermittelt alle erforderlichen Informationen für die Herstellung eines Bauteils. Klare Bemaßungen, geeignete Toleranzen und eindeutige Materialangaben erleichtern die technische Abstimmung und helfen, Missverständnisse im Fertigungsprozess zu vermeiden.

Technische Zeichnungen mit Blick auf die Fertigung

  • Technische Zeichnungen mit nachvollziehbaren Bemaßungen
  • Berücksichtigung der vereinbarten Normen und Spezifikationen
  • Digitale 3D-Modelle für unterschiedliche Konstruktionsanforderungen
  • Überarbeitung vorhandener technischer Unterlagen
  • Abstimmung von Toleranzen und fertigungstechnischen Anforderungen
  • Bereitstellung der vereinbarten Dateiformate

So funktioniert es

Von Ihren Unterlagen zum fertigen CAD-Ergebnis

Ein klarer Ablauf erleichtert die Abstimmung der Anforderungen und die Erstellung der benötigten technischen Dokumente.

01 — Dateien übermitteln

Senden Sie Ihre vorhandenen Zeichnungen, 3D-Modelle und technischen Anforderungen. Beschreiben Sie, welche Dokumente oder Anpassungen Sie benötigen.

02 — Anforderungen abstimmen

Die gewünschten Ergebnisse, erforderlichen Angaben und geeigneten Dateiformate werden anhand Ihres Projekts abgestimmt.

03 — Zeichnung oder Modell erstellen

Die vereinbarte technische Dokumentation wird auf Grundlage der bereitgestellten Unterlagen und Spezifikationen erstellt oder überarbeitet.

04 — Ergebnisse erhalten

Sie erhalten die vereinbarten Dateien im abgestimmten Format zur weiteren Verwendung in Konstruktion, Planung oder Fertigung.

FAQ

Häufige Fragen zum CAD- und Zeichnungsservice

Welche Dateien kann ich für eine Anfrage bereitstellen?
Sie können vorhandene technische Zeichnungen, PDF-Dokumente und verfügbare 3D-CAD-Dateien übermitteln. Welche Formate verarbeitet werden können, sollte im Rahmen der Anfrage abgestimmt werden.
Ja, eine 2D-Zeichnung kann als Grundlage für die Erstellung eines 3D-Modells dienen. Voraussetzung ist, dass die erforderlichen Maße und geometrischen Informationen ausreichend dokumentiert sind.
Ein vorhandenes 3D-Modell kann als Grundlage für eine technische Fertigungszeichnung dienen. Umfang, Ansichten, Bemaßungen und zusätzliche Angaben richten sich nach den Projektanforderungen.
Je nach Bauteil und Anwendung gehören dazu beispielsweise Abmessungen, Toleranzen, Werkstoffangaben, Oberflächenanforderungen und weitere fertigungstechnisch relevante Informationen.
Die verfügbaren Ausgabeformate hängen vom gewünschten Ergebnis und den eingesetzten CAD-Systemen ab. Die passenden Formate sollten vor Beginn des Projekts vereinbart werden.
Die Bearbeitungszeit hängt vom Umfang, der Komplexität des Bauteils und der Vollständigkeit der bereitgestellten Unterlagen ab. Den voraussichtlichen Zeitrahmen können wir anhand Ihrer Anfrage abstimmen.
Übermitteln Sie Ihre Zeichnungen oder CAD-Dateien zusammen mit einer kurzen Beschreibung Ihrer Anforderungen. Auf dieser Grundlage kann der Umfang der benötigten Leistung eingeschätzt und ein individuelles Angebot abgestimmt werden.

Sie benötigen eine technische Zeichnung oder ein 3D-Modell?

Teilen Sie uns Ihre Anforderungen und vorhandenen Unterlagen mit. Gemeinsam können wir den passenden Umfang für Ihr Konstruktions- oder Dokumentationsprojekt abstimmen.
